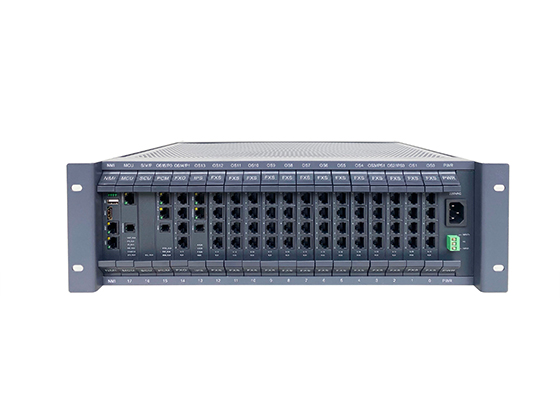

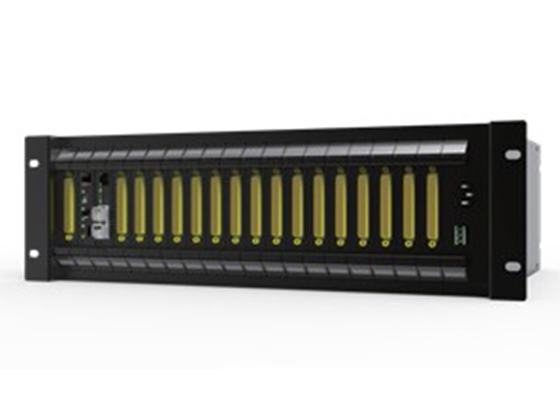

SX9000U3结构上设计精密、板卡高度集成，为19寸标准机架尺寸（3U高度），可提供21个业务槽位。单框整机集成模拟用户（DB37/RJ45接口选配）、IP用户、广播对讲、模拟环路（DB37/RJ45接口选配）、E1中继、VoIP中继、录音、留言等不同功能板卡，最大可提供256模拟/(224模拟+512IP)混合语音接入，用户根据需求灵活配置。
硬件规格 | |
项目 | 描述 |
业务槽位 | MCU槽位x1，SCU槽位x1，PWR槽位x1，录音槽位x1，风扇槽位x1，业务槽位x16。 |
设备尺寸 | 3U金属材质，490x 340x145mm |
质量 | 整机满配重量≤15KG |
最大配置 | 业务槽位x16，不同业务板卡共享业务槽位。 |
MCU板卡 | 适配MCU槽位，采用 4096 无阻塞时隙交换。它提供内存管理，平台接入，负责系统呼叫控制，信令追踪和数据管理。 |
SCU板卡 | 适配SCU槽位，将语音时隙、加密、解密传送至各业务板卡。 |
风扇板卡 | 适配风扇槽位，双风扇散热设计，温度检测自动工作。 |
PWR板卡 | 适配PWR槽位，支持交流220V/直流48V电源输入供电。 |
VoIP板卡 | 适配SCU槽位，提供1个RJ45接口，单板可选配16、54、128路VoIP中继通道。 |
E1/T1板卡 | 适配业务槽位，提供1、2、4个E1/T1接口，支持PRI、7号、1号、QSIG等信令接口。 |
FXS单板 | 适配业务槽位，模拟用户单元，DB37接口，单板16容量。 |
FXO单板 | 适配业务槽位，模拟环路单元，DB37接口，单板16容量。 |
录音留言单板 | 适配业务槽位，提供录音留言功能，选配16~128路录音、留言并发。 |
IP用户板 | 适配业务槽位，单板支持16~1024 IP终端注册通话。 |
工作环境要求 | 工作环境温度-5℃～55℃ 环境相对湿度≤95（非凝结） 海拔2000m以内性能无下降 |
主机可靠性 | ≥99.9995% |
系统可靠性 | ≥99.9995% |
软件规格 | |
IP接入 | 支持静态IP、DHCP Client、PPPoE，WAN子接口。 |
协议信令 | PRI、SS7、NGN SIP、IMS SIP协议。 |
编码类型 | 支持G.711a/u、G.729a、iLBC、G.723。 |
号码分析 | 呼出路由、主叫号码识别、被叫号码识别、号码变换、拨号规则、路由备份。 |
基本语音业务 | 内部分机呼叫：终端可以是模拟电话、IP话机、SIP软电话； IMS/NGN呼叫：SIP中继与IMS/NGN或IPPBX互通。 |
补充业务 | 总机组、话机报号/报时/报分机、主叫号码显示、主叫号码显示限制、呼叫权限控制、快捷拨号、分机录放音、免打扰、强拆、强插、叫醒、密码拨号、秘书业务、热线业务、遇忙回叫、无应答呼叫转移、无条件呼叫转移、遇忙呼叫转移、离线转移、呼叫等待、呼叫保持、三方通话、电话转接、黑名单、组呼、彩铃、一号通、接入式电话会议、会议、语音信箱、企业总机、话务台、队列、通话录音、通话计费、押金业务、卡号计费业务。 |
VoIP保障 | 动态抖动缓冲区（JITTER BUFFER）、语音侦测（VAD）、回音消除、舒适背景噪音生成（CNG）。 |
DTMF | 支持RFC2833、SIP info和inband。 |
传真 | T.30透传、T.38。 |
视频 | 基于SIP的点对点视频通话。 |
网络功能 | 静态路由、NAT、端口映射、DNS、NTP、DHCP服务，防火墙。 |
账户管理 | 分角色权限管理。 |
本地管理 | 界面化配置、版本升级/回退、数据备份和恢复、license管理。 |
远程管理 | SNMP、TR069。 |
日志管理 | 操作日志、运行日志、用户日志、安全日志 |
告警管理 | 活动告警、历史告警查询 |
典型组网图
