塔迪兰板件

1.CoralIPX3000调度程控交换机插接板卡介绍

1)  塔迪兰MEX-IP2卡

主控制器MEX/IP2卡，采用32~64位微处理器，时钟速率为125M。可编程、可快速擦除的EPROM用于储存引导装入程序。MEX/IP2包括768KB高速、低功耗的静态随机存取存储器（SRAM），并具有后备电源保护。SRAM是用于存储系统数据库，就象呼叫处理数据的临时性存储一样。MEX-IP2卡的面板上包括一个数字的状态和诊断指示器；软件授权单元（SAU）接口；和一个可编程的RS-232C口，串行编程和管理接口，是一个DB-25的母连接器。SAU是用于操作软件，确定系统已被激活的功能。

任意一种RS-232C串行数据终端或KSR打印机都可以连接到编程、管理接口，登路或修改配置数据库并进行管理诊断测试。

2) 塔迪兰4GC卡

4GC卡提供时钟信号和数字信号音检测功能，同时为8个PCM高速总线，和8个HDLC控制总线提供驱动程序及时隙内部交换功能。

4GC卡不直接驱动PCM和HDLC总线，在4GC卡与外围架之间采用外围缓冲卡PB，用PB24卡去驱动PCM，HDLC和时钟信号。

3)塔迪兰 PB24卡

PB24卡是与4GC群控制器配合使用，作为外部接口设备与4GC卡联系时的驱动和缓冲。PB24卡包括缓冲和延时电路，在4GC和每个外围架之间调整PCM，HDLC和时钟信号的定时。监控电路选择系统静态冗余时钟信号对同步外围架定时。

4)塔迪兰 DBM-8卡

DBM-8卡包括8M的SRAM，用于扩展配置数据库存储能力；并有长寿命、可更换的锂电池，在Coral系统无供电的情况下，连续对SRAM供电。其电池监控电路在锂电池低于有效电压时产生系统告警。

5) iDSP卡

模拟用户来电显示卡，提供64电路FSK音频发生器卡。该卡可以将从Coral主处理器上接收的ASCⅡ文本信息转换为FSK音：

6) 塔迪兰BellCore GR-30或·ETSI 300-659-1 para.6.1.1

FSK音频用来直接插入Coral PCM通道，同时提供多达64个FSK信号音，每个PCM信道和呼叫都可使用不同的FSK音频信号。

SLT用户要显示呼叫者身份，就必须使用iDSP卡。SLT的呼叫者身份显示功能要求一块8/16/24SLS用户卡、并且系统软件提供了SLT-CID授权。

在第一次与第二次振铃之间，信号被转换为FSK并通过iDSP卡发送到一个8/16/24SLS端口上。CID显示元件检测该信息并将其还原为ASCⅡ码。64个SLT可以同时从一张iDSP卡接收呼叫者身份信息。

7)塔迪兰 8DRCF

8DRCM是一个多功能卡，向用户提供3个RS-232C可编程管理接口及一个300bps—19200bps的内部Modem接口。

RS-232C接口支持任何异步的RS-232C串行数据通信，支持7或8位字符长度，无奇、偶选项，速率为300bps—9600bps。每一个接口都可以用来输入或修改配置数据库，故障诊断测试，或接收分机信息详细记录（SMDR）。

内置Modem遵从Bell 103/212A或CCITT V.21/V.22协议，可以从Coral系统的任何一个分机或中继端口接入。

8DRCF卡上还集成了8套DTMF记发器，一个6方电话会议汇接桥，8套音频检测电路，一个音乐源接口，一个扩音广播系统接口和3个驱动器输出端口。

9) 塔迪兰8SFT、16SFT和24SFT卡

8SFT、16SFT和24SFT分别提供8路、16路或24路2线专有数字分机接口电路。每个电路支持DKT数字按键电话，DST数字标准电话，和2-DIM数据接口模块，以及FlexSet系列数字话机系列。在本地供电时，传输距离可达到2200M。

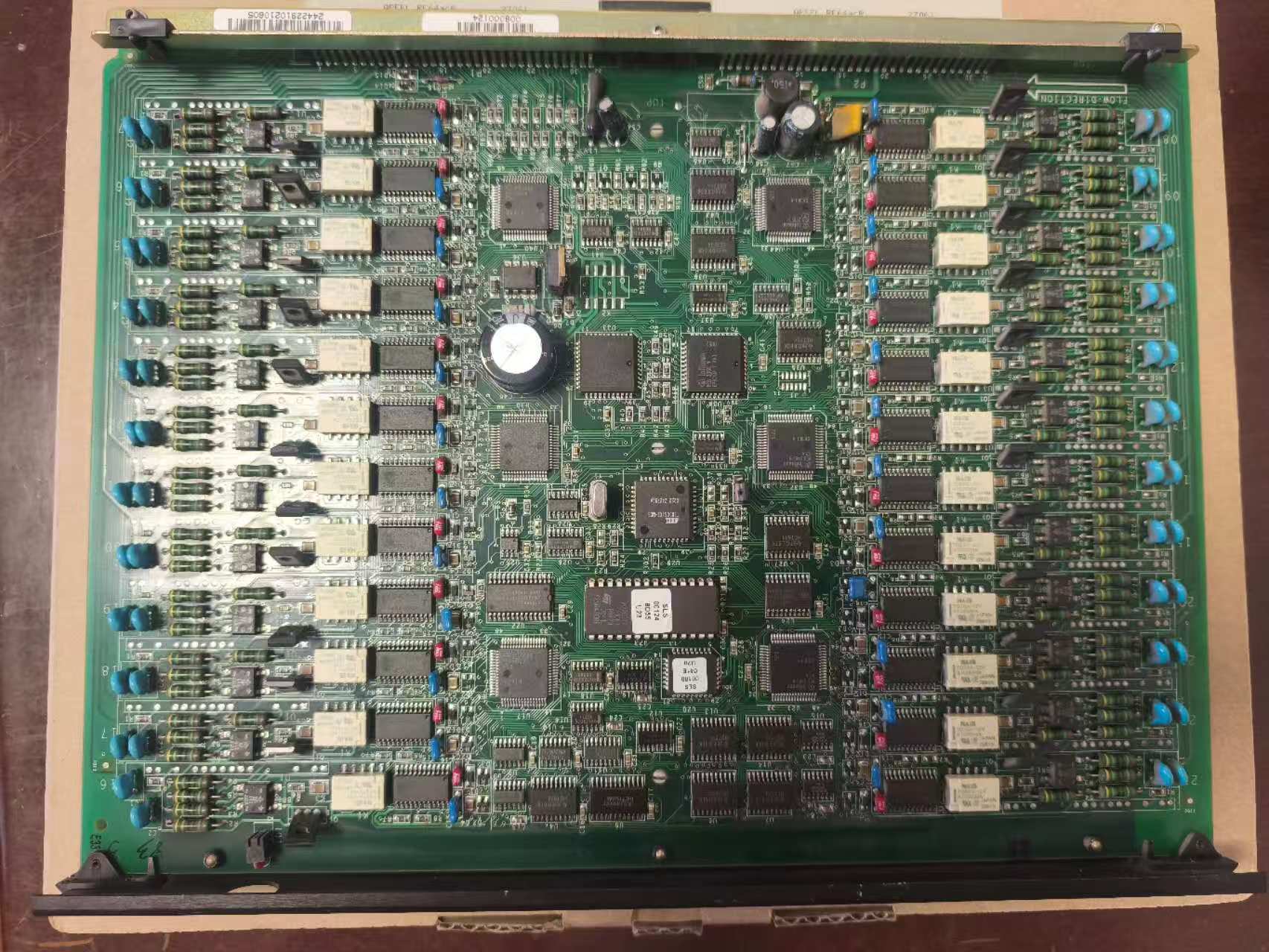

10) 塔迪兰8SA、16SA和24SA卡

24SA卡分别提供24路模拟2线分机接口电路。每个电路提供桥式会话，直流偏置高压/低频铃流发生器，支持DTMF拨入，分机接口环阻1800Ω。

11)塔迪兰 CNF卡

CNF卡提供2组语音会议电话，CNF提供两路独立的15方“会议式”会议电话，并可设置会议为广播会议、预定会议以及临时会议等多种方式。并且CNF卡还可设置为提供8个三方通话端口，只有在定义为三方通话时，才能使用监听功能。

12) 塔迪兰4TBR卡&8TBR

4TBR和8TBR基本速率接口卡提供4线数字中继，遵循CCITT的ISDN标准。TBR卡允许Coral系统支持ISDN应用（终端设备，也称作TE），如：视频会议，路由器，数据传输和G4传真。4TBR和8TBR卡分别提供4路或8路相同功能的BRI线路。

13) 塔迪兰2DT卡

2DT卡提供主速率数字2M中继接口，可提供符合国家综合服务数字网络标准，具有高容量电路，可提供30个语音中继信道。

14）塔迪兰PUGW网关卡

    可插在CORAL Flexi Com机型以及Coral Ipx3000机型的任何一个通用插槽内，与交换机一体化。由媒体网关MG、信令网关SG和网关控制器MGC三部分组成。协议：MGCP/SIP。

语音压缩编码：G.711、G,729.A 可选。网络接口：2 个100B-T（RJ-45）以太网接口。

媒体通道：15CH、30CH、60 CH，可选。支持接入的媒体终端数：240/卡。可多卡堆叠使用。

双卡、多卡负荷分担，互为备份。网络地址：静态、动态。

15）塔迪兰MAP管理应用平台卡

管理应用平台（MAP）可用作应用软件管理和IP连接的硬件平台,可通过一个统一的平台有效管理Coral所支持的各种外部软件程序，以及部分内部卡板软件。各种Coral系统所使用的管理软件各不相同。

Coral系统的管理应用平台（MAP）软件位于Coral主控卡（MEX-IP2和 MCP-IPx2）的子卡上，叫做MAP。这不是系统基本配置中的卡板，需根据具体需要单独订购.
