1.概述

根据国家安全生产监督管理总局发布的AQ2036-2011《金属非金属地下矿山通信联络系统 建设规范》,及GB16423-2020《金属非金属矿山安全规程》中关于电缆敷设及矿山建立有线调度通信系统的相关标准要求。同时结合宝山矿对调度通信系统的发展规划及容量需求，对宝山矿现有矿山有线通信联络系统进行了如下改造升级工作。

2.造升级改造工作分2阶段进行：

第一阶段：

更换原有上海华亨SH-3000D调度交换机主设备，新增设备采用上海申讯KTJ135数字程控调度电话系统作为本方案的主体设备。

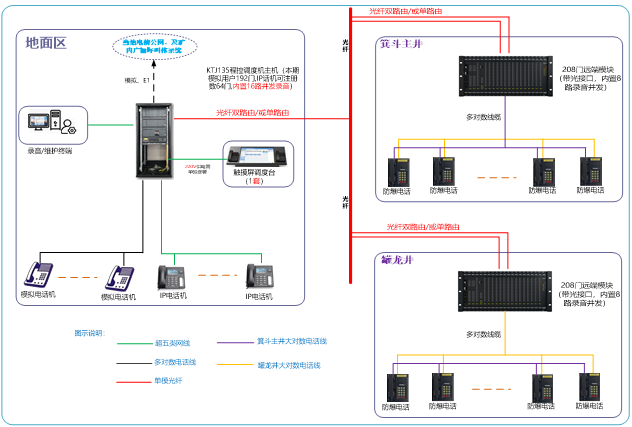

KTJ135数字程控调度电话系统采用主干光纤组网+远端模块+井下调度电话终端双路接入系统的架构：

在通信主机房设置一套KTJ135数字程控调度电话系统，全面恢复现有矿区及井下所有调度分机的通信，并保证原有呼叫方式及电话号吗不变。 其中的主控单元及二次电源采用1+1热备份配置；在主机框中配置相应数量的模拟电话用户板、及IP电话用户板，使本系统既可接入模拟调度分机，同是又可接入IP调度分机；

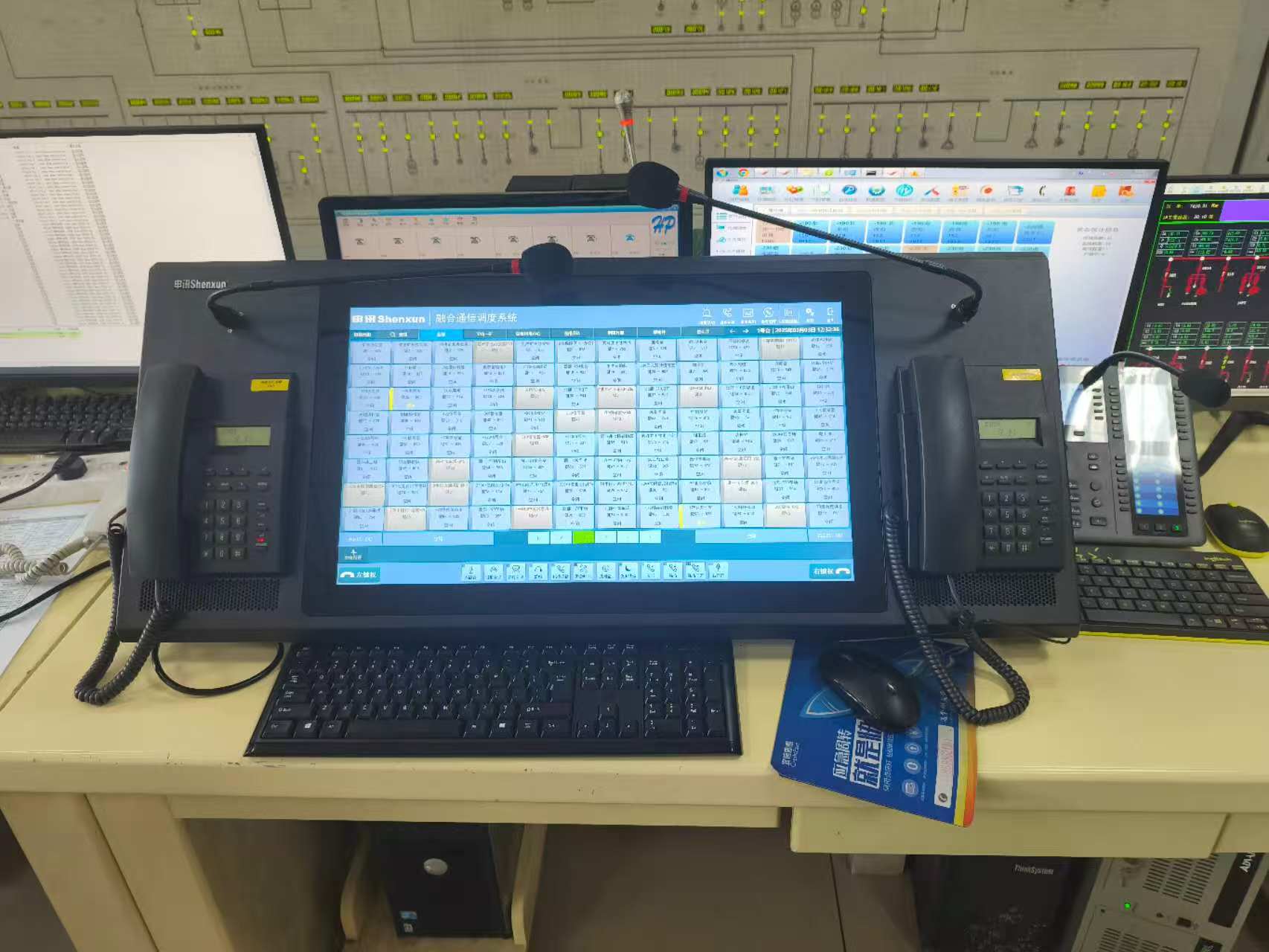

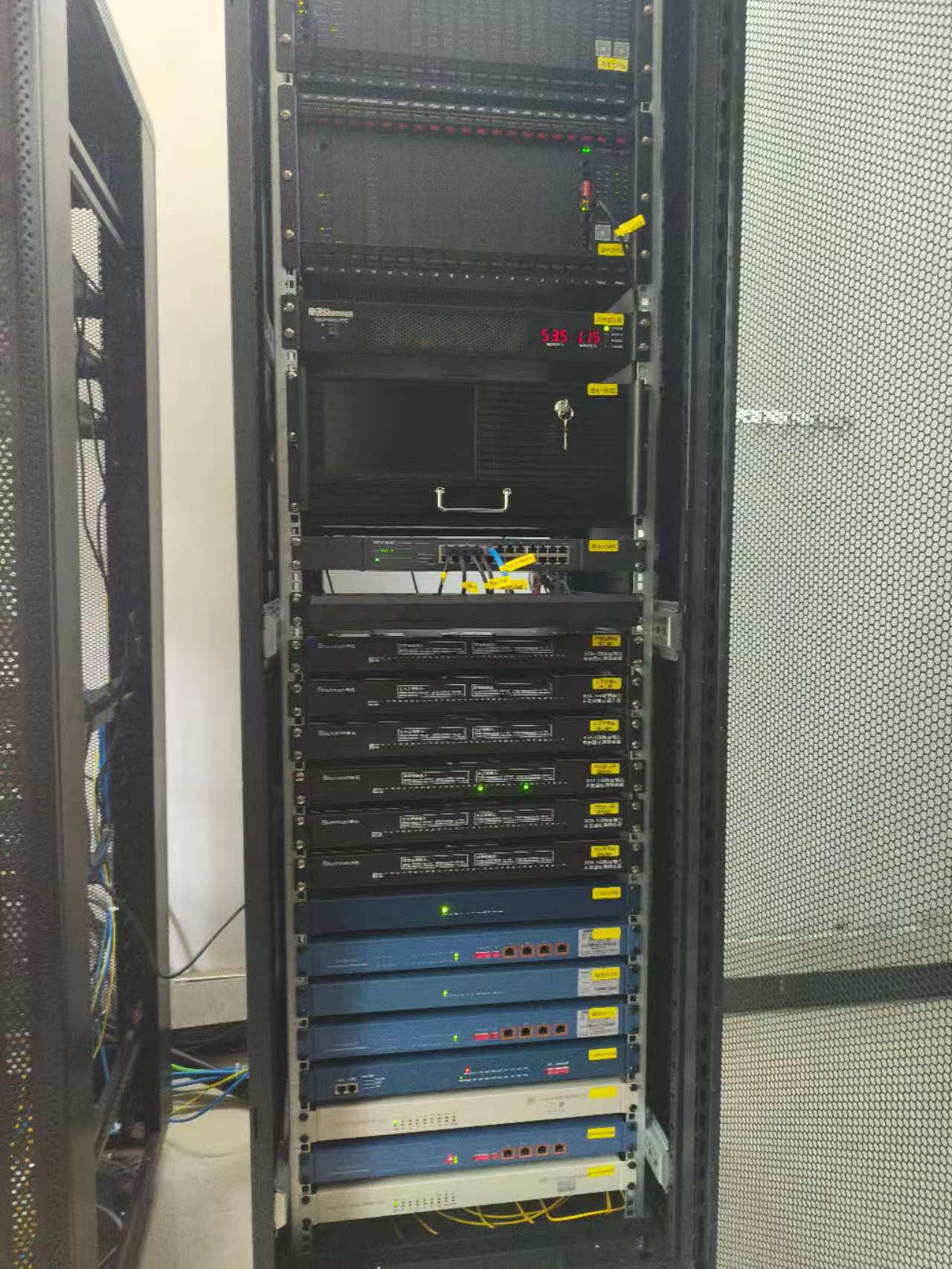

通信主机房增设的KTJ135数字程控调度电话系统已于2025年6月投运。

第二阶段：

井下双线路电话接入的井下通信电缆网络的搭建及相关设备的选配

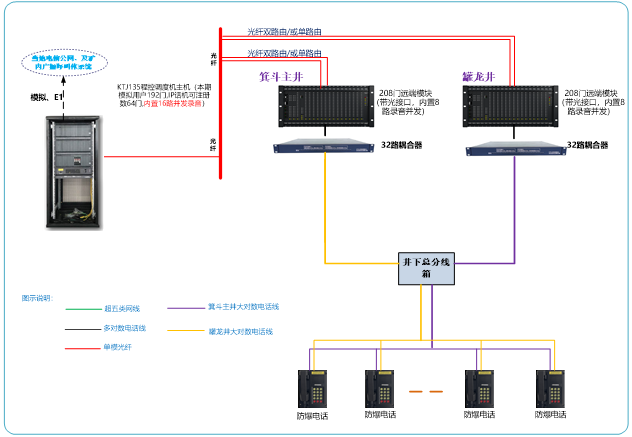

1）鉴于主设备机房到箕斗主井、罐龙井的距离较远，如果采用从主机房敷设通信电缆下井，将会造成主机到井下最远处的线路距离超过了有线通信系统电话信号的有效传输距离，因此我们采用将主机+远端模块局的系统架构：在KTJ135主机中配置带光口的光用户板，在箕斗主井、罐龙井分别设置远端模块机框并在远端模块机框中配置带光口的分控板，使KTJ135主机与远端模块机框可通过1路或双路单模光纤直连；

2）远端模块框配置有自已的主控单元及二次电源板、采用1+1热备份方式，当系统主机瘫痪、或主机到远端局的光纤断路时仍可保证远端模块局具有自交换功能、即该远端模块局所有下挂的调度分机之间仍可进行相互通信；

3）井下调度分机采用模拟方式按双线路方式接入远端模块局。
